SERRANDE ANTIBLOCK - Tubazioni di trasporto, valvole e serrande

Tubazioni di trasporto

Per la costruzione di sistemi di trasporto centralizzati sono disponibili diverse soluzioni per ogni esigenza.
Le tubazioni rigide sono preferibilmente realizzate in acciaio inossidabile e lucidate internamente. Sono fornite con diversi diametri in base alla quantità da caricare.
I tubi flessibili sono in poliuretano, dotati di rame antistatico e realizzati secondo gli standard Moretto; sono internamente privi di ruvidità.

Esistono diverse soluzioni di curve con diversi raggi, per il trasporto di granuli plastici e polvere. La versione antiusura può trasportare materiali fino al 40% in fibra di vetro, con 5 anni di garanzia. Le curve per il trasporto dei granuli sono realizzate in acciaio curvato e sono trattate internamente con lavaggio ad ultrasuoni. Disponibile inoltre la versione in Pyrex.

Manicotti di giunzione

BILOCK - TILOCK - TRILOCK

Bilock è un manicotto dedicato alla sigillatura delle tubazioni di trasporto di granuli plastici che evita il mescolamento dei materiali con la polvere nelle giunzioni delle tubazioni.

Tilock è un sistema per la configurazione della linea di aspirazione nei sistemi di trasporto centralizzati che consente di risparmiare tempo durante le operazioni di installazione e manutenzione garantendo stabilità nel tempo.

I manicotti di giunzione TRILOCK sono progettati per garantire una perfetta giunzione nella realizzazione di sistemi di trasporto. Realizzati con tecnopolimeri, sono dotati di sistemi di bloccaggio anti sfilamento e sistemi di chiusura ermetica per l’aspirazione. Il sistema di fissaggio Trilock evita lo sfilamento del giunto, eliminando il rischio di contaminazione delle fessure di giunzione.

Attacchi rapidi

AR

Gli attacchi rapidi sono progettati specificamente per un facile collegamento dei tubi flessibili all'apparecchiatura. Garantiscono un sigillo ermetico mediante l'uso di una guarnizione in tecnopolimero. La versione in acciaio inossidabile è dedicata all'industria ottica e alimentare e non utilizza alcuna guarnizione.

Collari rapidi per le tubazioni

PT

I collari PT con bracciale elastico sono dedicati al fissaggio dei tubi nei sistemi di trasporto centralizzati. Grazie a questo particolare collare, le linee di condotta rimangono intatte, senza schiacciamenti nel punto di fissaggio, garantendo una superficie perfetta per il flusso dei granuli.

Raccordi per tubazioni di trasporto

Una serie di collegamenti realizzati in acciaio inox con tecnologia laser e estrema precisione, adatti per assemblare le tubazioni del sistema di trasporto.
I raccordi a Y sono adatti alla realizzazione di sistemi di trasporto caratterizzati da un singolo tubo per ogni materiale.
La connessione allargata consente di estrarre efficacemente il materiale dalla linea principale senza rischi di ostruzioni.
La deviazione a Y dotata di controllo pneumatico è la soluzione ideale per sistemi di alimentazione automatica dotati di un tubo dedicato per ciascun materiale.

Il raccordo garantisce un trasporto di massima efficienza senza rischi di inquinamento e/o ristagno all'interno dei tubi. Il giunto è costruito completamente in materiale atossico, quindi adatto anche per applicazioni alimentari e mediche.

Connessioni antiusura a pettine

I pettini per le unità di smistamento manuale sono adatti per il collegamento di più macchine con lo stesso materiale. Un'attenzione particolare è stata dedicata alla progettazione di inserti ingranditi per migliorare la scorrevolezza dei granuli e aumentare le prestazioni del sistema.

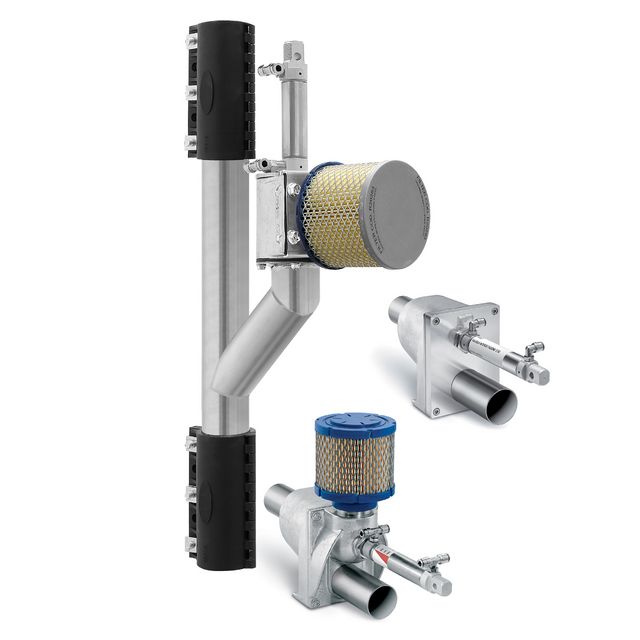

Valvole di pulizia condotta

Le valvole di pulizia condotta sono predisposte per lo svuotamento delle tubazioni dal materiale alla fine del ciclo. In questo modo, ogni ciclo ha la massima efficienza, evitando il rischio di ostruzione dei tubi di trasporto.

Valvole di aspirazione

AV C - AV F - AV S

Le valvole di aspirazione consentono l’aspirazione di granuli con regolazione fine della fluidificazione. Sono ispezionabili e grazie a questa caratteristica la pulizia è molto semplice. La serie è coibentata e specificatamente realizzata per il trattamento di materiali essiccati caldi.

Serrande antiblock

Le serrande antiblock, a farfalla e a ghigliottina sono utili per intercettare il flusso di caduta all'interno delle tramogge. Sono disponibili in versione pneumatica e manuale.
La serie di serrande a compasso sono adatte per fermare il flusso di granulo senza causare blocchi.
